상세 정보 |
|||
| 방향 각도 범위: | 0' ~ 360' | 전원 공급: | 12V-36VDC |
|---|---|---|---|
| 안테나의 수: | 2개의 GNSS 안테나 | ||
| 강조하다: | 인공위성 통합 항법 시스템,BTSTC-70S 통합 항법 시스템,12V-36VDC 내비게이션 시스템 |
||
제품 설명

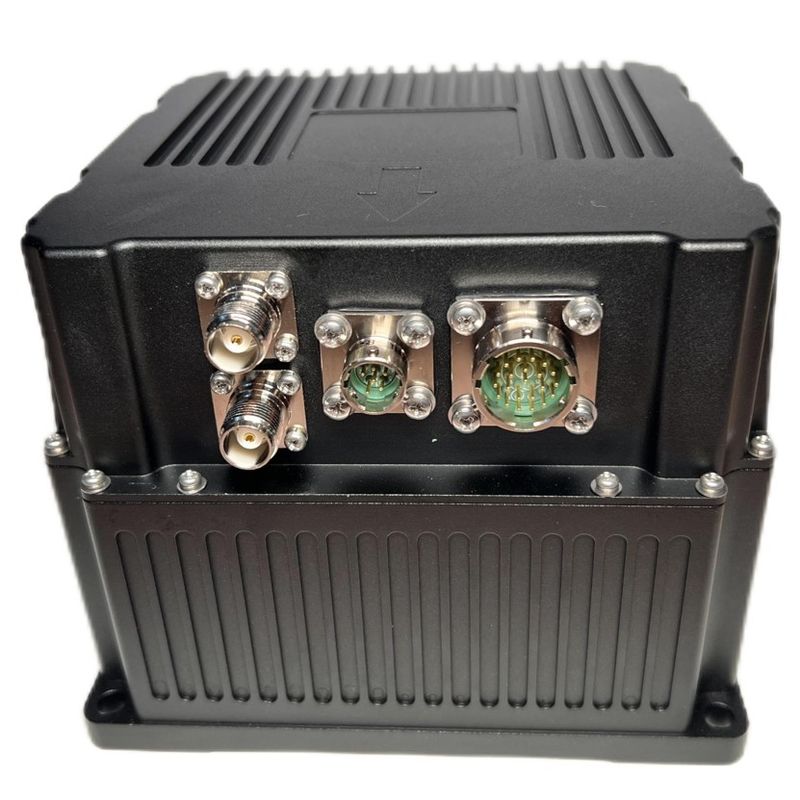

인공위성 통합 항법 시스템
BTSTC-70S 통합 내비게이션 시스템은 세 축 고 정밀 광섬유 회전경, 쿼츠 유연 가속도계 및 고-
정밀 위성 위치 장치. 그것은 이동 운반기의 자세, 속도 및 위치를 고정도 측정 실현 할 수 있습니다.
구성
* 70 3축 통합 광섬유 회전경
* 쿼츠 유연 가속
* IF 변환 회로, 내비게이션 컴퓨터
* 위성 탐사 수신기
* 위성 신호 수신 안테나
* 인터페이스 보드
* 전원 공급
* 2개의 GNSS 측정 안테나와 연결 유선
기술 사양
측정 범위 | 방향 각도 범위 | 0° ~ 360° |
| 피치 각 범위 | ±90° | |
| 롤 앵글 범위 | ±180° | |
| 각속도 측정 범위 | ±500°/s | |
| 가속 측정 범위 | ±20g | |
| 정렬 시간 | GNSS 오리엔테이션 효과 | ≤1분 |
| GNSS 지향은 유효하지 않습니다. | ≤5분 | |
| 자기 정렬 정확도 | 코스 앵글 정렬 정확도 | ≤ 0.1 ° * sec (Lat) (1σ, Lat 지역 위도) |
| 자세 각 정렬 | ≤0.01°(1σ) | |
정렬 정확도 통합 내비게이션 | 코스 앵글 정렬 정확도 | ≤ 0.1 ° (1σ,초기 길이 ≥ 2m) |
| 자세 각 정렬 | ≤0.02° ((1σ) | |
순수 관성 탐사 정확성, 1H | 위치 정확성 | ≤2nmile/h (CEP) |
| 속도 정확성 | ≤1.2m/s (RMS) | |
| 코스 앵글 유지 | ≤0.02° ((1σ) | |
| 자세 각 유지 | ≤0.01°(1σ) | |
통합 내비게이션 정확성 | 단점 위치 | 레벨 ≤ 3m, 고도 ≤ 5m (RMS) |
| RTK 보조 위치 정밀도 | 레벨 ≤ 2cm, 높이 ≤ 5cm (RMS) | |
| 속도 정확성 | ≤0.03m/s ((RMS,PDOP≤4) | |
| 코스 각도 정확도 | ≤0.03°(1σ) | |
| 자세 정확성 | ≤0.01°(1σ) | |
자이로스코프 성능 | 제로 편향 안정성 | ≤ 0.05 °/H (1σ, 10s 매끄럽다) |
| 제로 편향 안정성 | ≤ 0.015 °/H (1σ, 100s 평평화) | |
| 제로 편견 반복성 | ≤0.015°/h ((1σ) |
가속도 측정기 성능 | 제로 편향 안정성 | ≤ 0.15 mg (1σ, 10s 매끄럽다) |
| 제로 편향 안정성 | ≤ 0.05mg (1σ, 100s 평평화) | |
| 제로 편견 반복성 | ≤0.05mg ((1σ) | |
다른 지표 | 전원 공급 | 12V-36VDC |
| 전력 소비 | 정지 상태 전력 소비 ≤ 20W, 일시 전력 소비 ≤ 40W | |
| 무게 | ≤3kg | |
| 전체 차원 | 150mm × 150mm × 120mm | |
| 설치 크기 | 137mm × 137mm ((4×φ6.5mm) | |
| 안테나 수 | 2개의 GNSS 안테나 |
